Conectar iPod desde la caja de discos (por PTPMotor)

De nuevo les comento que este tema es para orientarlos, no me hago responsable de fallas, accidentes, etc si lo intentan.



IMPORTANTE: La caja de discos, aunque sirve, ya no se escucharan los discos al final del proceso.



Para no variar yo aqui con mis modificaciones, encontre este DIY para conectar un cable para el audio del iPod que se transmita con solo poner CD en el estereo, no mas transmisores, no mas estatica. Normalmente uso un transmisor de FM que en general funciona muy bien pero en el DF con tanta saturacion de estaciones era un verdadero show que se escuchara bien todo el tiempo. Ademas me choca traer un cablerio por todos lados en el carro.



Que necesitamos:

- 2 Cable RCA a 3.5mm plug (Steren 255-045 $12.00)

- Adaptador de 2 Jacks RCA a 2 Jacks RCA (Steren 251-117 $7.00)

- Thermofit

- Cinta de aislar

- Punta de 8mm

- Desarmador plano

- Pinsas de corte (o lo que les sirva para pelar cables)

- Cutter

Para conectar un plug de 3.5mm directo al portavasos vamos a necesitar tambien:

- Jack de Audio hembra de 3.5mm (plug) estereo encapsulado (Steren 250-535 $6.00)

- Broca (todavia desconozco la medida)

- Cable de 3.5mm a 3.5mm de 90cm (Steren 284-070 $77.00)



Este es el cable que estamos buscando:

Este es el conector de 2 Jacks



Este es el hembra de 3.5m

Este es el cable de 3.5mm a 3.5mm

Vamos a los pasos (de nuevo no tome fotos, una disculpa)

Paso 1:

Quitamos la alfombra de la cajuela del lado de la caja de CD. Esto lo logramos quitando primero los triangulos de emergencia, ahi encontraran un clip, solo jalen el centro. El otro clip esta arriba de la caja. Una vez removidos solo jalen con fuerza y lograran quitar la alfombra llegando al cuadro que detiene la caja de discos y el ampli.

Paso 2:

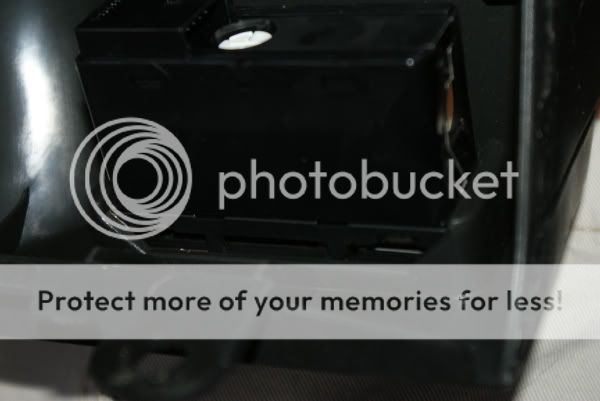

Desmontamos la caja de discos, esto removiendo los 4 tornillos de 8mm que estan al frente. Una vez hecho esto la sacamos y desconectamos los dos conectores que trae al reverzo, uno de 3 pines y uno de 6 pines. No tienen trama, solo jalen con cuidado.

Paso 3:

Preparamos el cable RCA para la conexion. Del lado de la conexion de 3.5mm (Plug) corgamos y pelamos los cables hasta que obtengamos este resultado

Paso 4:

Vamos al cableado del carro. Separamos el conector de 6 pines, pelamos hasta ver claramente los cables (yo lo hice del conector hasta donde empieza el forro afelpado) Una vez hecho esto podemos ver todos los cables que van a ese conector, cortamos los cables blanco, gris y rojo dejando aprox una pulgada desde el conector por si alguna vez queremos volver a escuchar la caja de discos.

Paso 5:

Vamos a las conexiones, aqui es donde se hicieron bolas en el post donde lo copie pero ya lo probe y debe quedar de la siguiente manera

BMW/RCA

Blanco/Blanco

Rojo/Rojo

Gris/Pelon (el que no trae aislante)

En el caso del pelon conectamos los de los dos cables al Gris del carro.

Es muy pero muy importante que queden bien conectados y aislados, de preferencia con Thermofit y sobre de eso toneladas de cinta de aislar para que no se filtren interferencias y por si alguna vez se jala el cable no se desconecte.

Paso 6:

Conectamos el cablede RCA a un RCA to 3.5mm (plug) para poder escuchar el iPod. Asi puede quedar

Paso 7 Vamos a probar que funcione.:



- Primero que nada conectamos el conector de 3 pines a la caja de CD's, el otro puede quedar desconectado sin ningun problema. No es necesario montar la caja todavia, solo conectarla.

- Insertamos un CD, el que sea, de preferencia uno que contenga un solo track que ocupe todo el disco para no tener cortes de audio entre canciones si es que la caja o el estereo los mandara.

- Conectamos nuestro iPod a la conexion de 3.5mm (plug) y le damos play

- Ponemos la llave en posicion 1 (accesorios), prendemos el estereo y le damos en CD... La caja ya debio haber buscado que discos habia y seleccionado el unico que teniamos, debe de empezar a tocar inmediatamente nuestro iPod.

- Checamos balance para verificar que tenemos conexion estereo.

LISTO!!!! ya esta conectado nuestro iPod.

Pues ya conecte el Jack... para no traer el cable colgando todo el tiempo, ademas de que lo traia visible desde la cajuela hasta el frente de la cabina.



Ahi les van los pasos:

Paso1.

Primero que nada tenemos que quitar el asiento trasero, esto lo hacemos simplemente jalando el frente hacia arriba y de ahi jugar con el asiento hasta que lo podamos sacar, no se preocupen que no hay grapas, tornillos ni nada que se rompa. Una vez hecho esto pasamos el cable RCA, yo lo pase por la esquina del respaldo derecho (viendolo del frente hacia atras) para evitarme la molestia de desmontar los respaldos.



Paso2.

Listo, ya tenemos el asiento fuera y el RCA pasado por debajo de los respaldos, en pocas palabras invisible. Ahora empezamos con lo realmente laborioso. Desmontar toda la consola central, aqui voy a poner pasos sobre los pasos:

A. Quitamos el encendedor, esto lo logramos simplemente con sacar la parte metalica como lo hacemos para limpiarla, debajo vamos a encontrar dos tornillos plasticos hay que quitarlos con cuidado y separarlos.

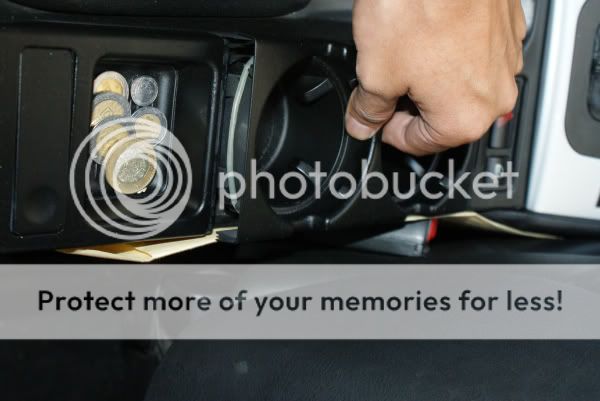

B. Una vez removidos estos tornillos vamos a quitar el portavasos y monedero, esto lo hacemos simplemente jalando hacia arriba, primero el portavasos. No se preocupen, nada se rompe, jalen con confianza (Sin albur)

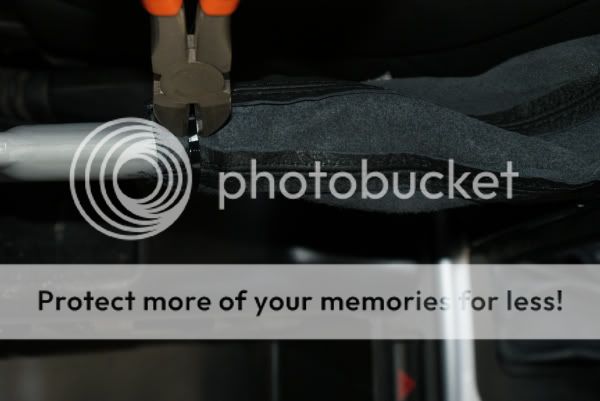

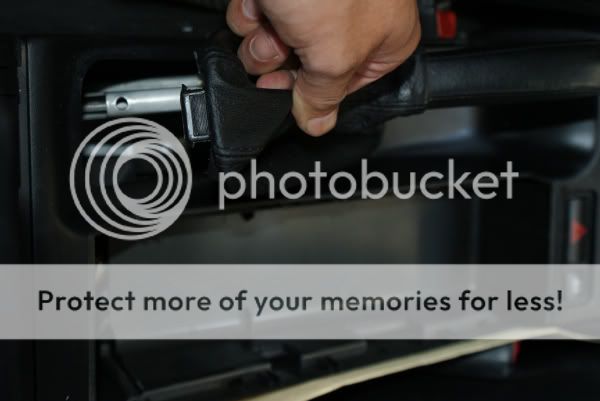

C. Quitar la bota del freno de mano. Solo jalen la parte superior y sola sale, una vez fuera levantenla hasta el maximo y veran que esta detenida con un cincho de plastico, cortenlo para poderla quitar por completo.

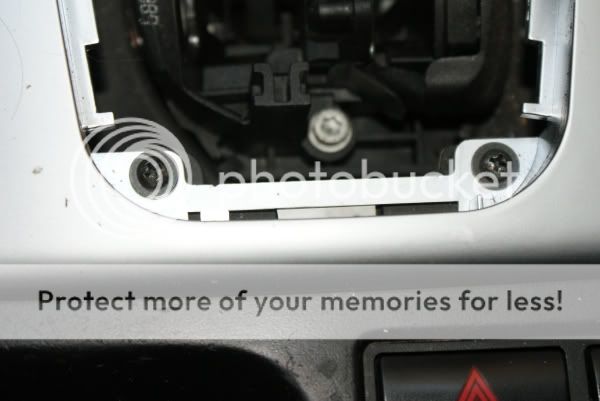

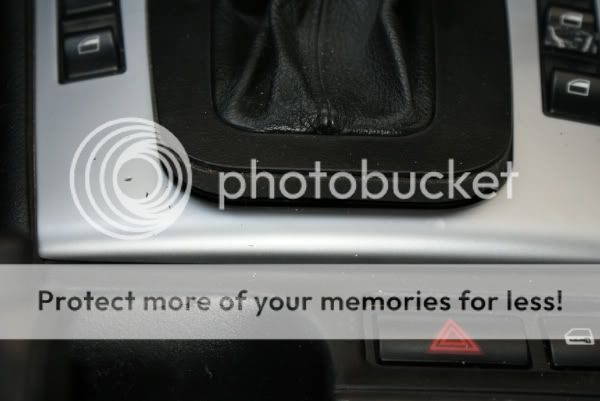

D. Vamos a quitar el panel de los cambios para accesar a los tornillos que detienen la consola central, esto lo hacemos introduciendo un desarmador plano por una orilla inferior y haciendo palanca, con cuidado para no rayar nada. Una vez hecho esto vemos claramente los tornillos y los quitamos.

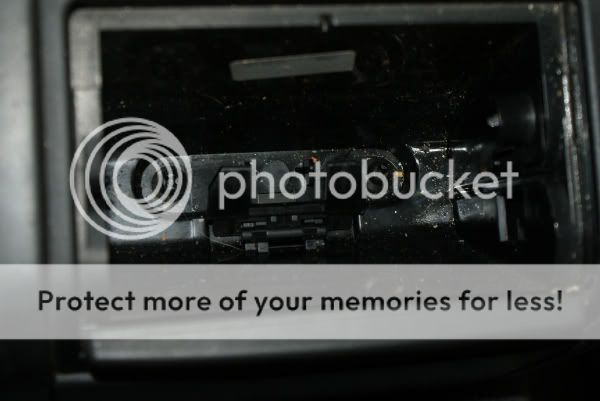

E. Ahora regresamos a la parte trasera de la consola. Quitamos la "base" del cenicero, esto lo logramos haciendo palanca muy suavemente en el contorno, poco a poco veran que esta detenido solo por pestanas. Una vez fuera vemos dos tornillos metalicos. OJO: Cuidado con la luz del cenicero, remuevanla antes de quitar la pieza por completo.

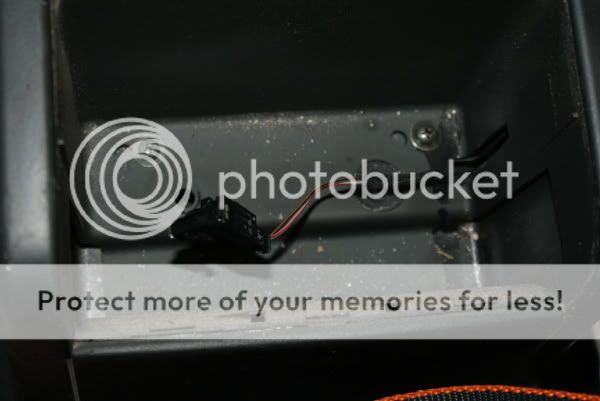

F. Ahora si podemos sacar la consola completamente, antes no olviden desconectar el boton de intermitentes y seguros electricos, para sacar este modulo solo presionen las pestanas a los lados y empujen hacia arriba.

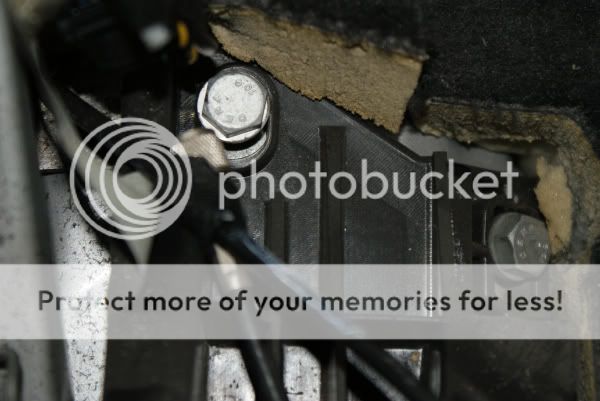

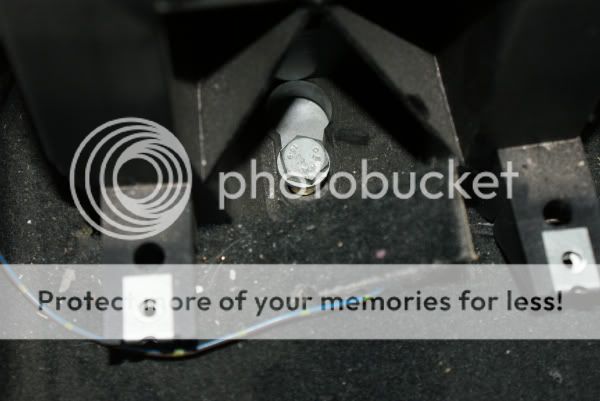

G. Jueguen un poco con la consola hasta que la puedan sacar, moviendo el descansabrasos y el freno de mano, no es tan complicado. Una vez retirada vamos a quitar el descansabrasos. Tiene dos tornillos de 13mm al frente y uno mas en la parte trasera. El frontal derecho es de muy dificil acceso por la alfombra, use una mini matraca para esto, con llave inglesa creo que seria eterno.

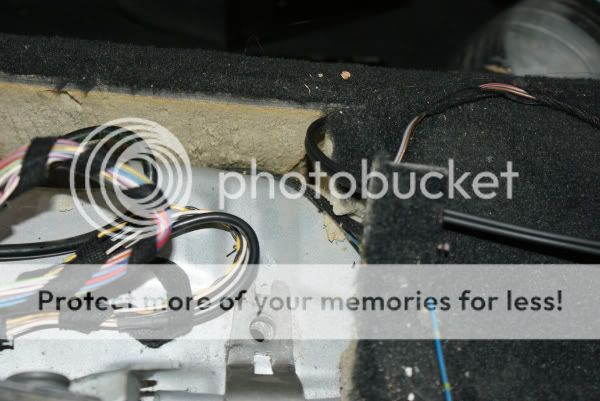

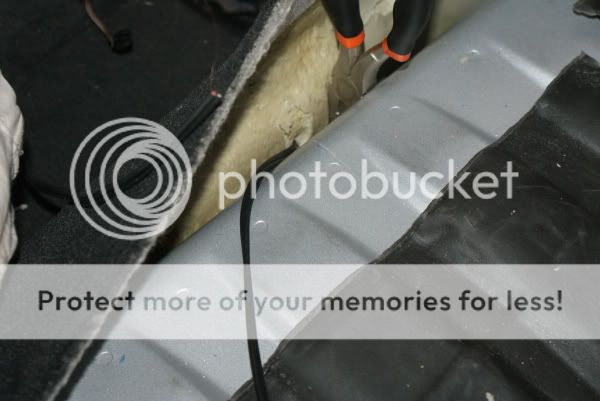

H. Ahora si viene con lo que mas batalle, guiar el cable por debajo de la alfombra. La alfombra tiene mucha espuma debajo, es muy dificil encontrar un camino para pasar el cable. Use un gancho delgado (de ropa) e hilo... Primero pase el gancho hasta la parte trasera y despues amarre el hilo para que el hilo quedara de guia para jalar el cable hacia la consola.

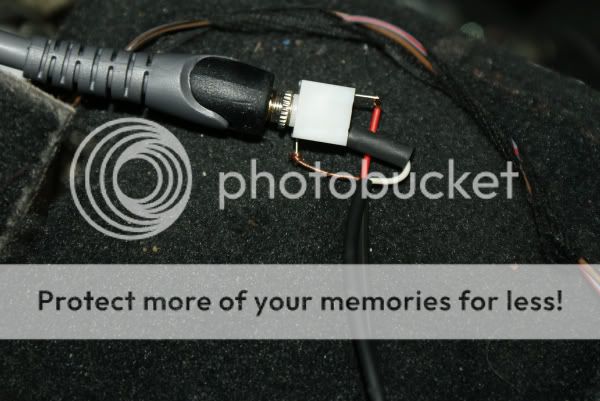

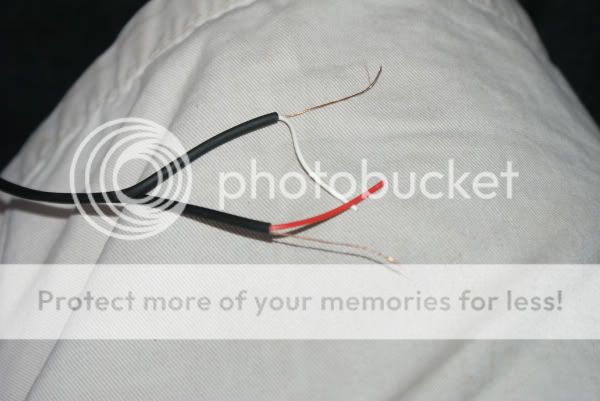

I. Ahora vamos a pelar el cable y conectar al Jack, rojo y blanco a los lados del jack, pelon a la parte superior.

Aqui aprovechen para hacer una prueba de audio antes de aislar los cables, si todo es correcto procedan con el aislamiento.

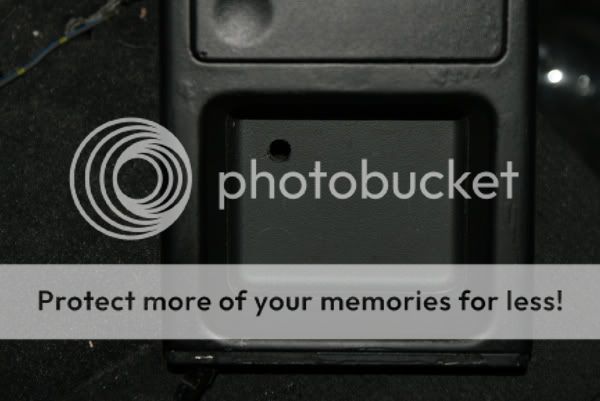

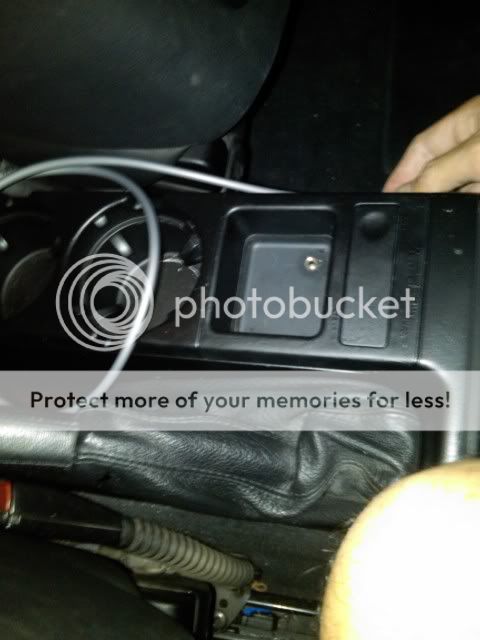

J. A posicionar el Jack. Yo escogi el monedero porque es muy discreto, no se nota, no estorba el cable para hacer casi cualquier movimiento, etc. No recuerdo que broca era pero es por ahi de 7/32 o algo asi, no me acuerdo la verdad.

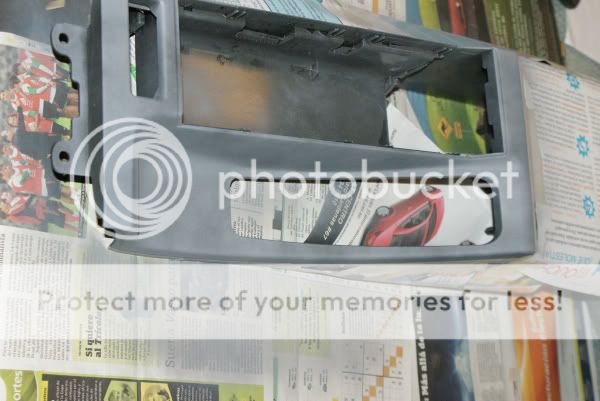

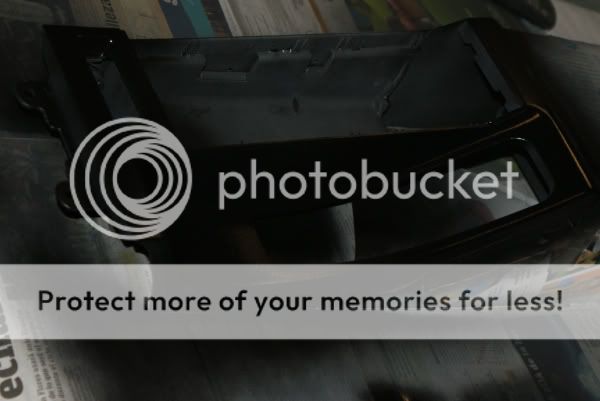

K. Aprovechando que ya habia desmontado todo me puse a pintar la consola que ya tenia varios rayones. Primero lave con fibra de metal fina para remover la delgada capa plastica que trae, despues primer comex y por ultimo negro mate comex tambien.

Entre capas aproveche para una botanita con su respectivo digestivo :P

Perfecto, ya quedo terminado. Ahora solo montamos todo de manera inversa, con cuidado de rutear bien los cables y no morder ninguno.

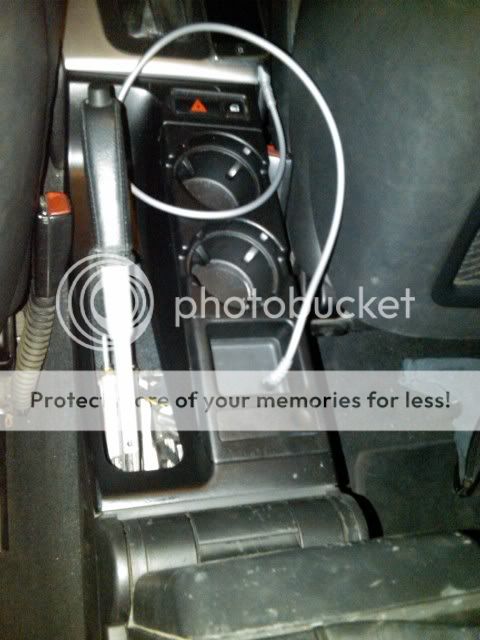

Asi queda ya terminado, perdon por la calidad de esas fotos pero ya fueron con el cel... y en la que tiene el cable del iPod conectado todavia no ponia la bota del freno.



En general quedo muy bien con un pequenisimo detalle: La rosca del Jack no alcansa para apretarlo bien, entonces esta medio suelto. Necesito conseguir uno con esa rosca mas larga y de preferencia de mucho mejor calidad, fuera de eso todo perfecto.



Parece mucho trabajo pero con esta guia y sin pintar la consola no creo que se tarden mas de un par de horas.



Saludos y felices Mods!!!
